Cargas de Telhado: Como Lançar e Qual Valor Considerar

Pergunta de hoje de um aluno de um de meus cursos:

Como faço para saber qual carga considero no telhado? Considero carga pontual ou carga linear?

……..

Nosso amigo está elaborando o projeto de uma residência e no último pavimento será executado um telhado sobre a laje. Nesses casos, como proceder?

……..

Respondendo:

A princípio, o ideal seria ter o projeto do telhado para saber como e onde serão os apoios sobre a estrutura e para estimar as reações. Entretanto, você já recebeu um projeto desses antes de realizar o cálculo estrutural? Nem eu!

Só o que recebemos é o projeto arquitetônico dizendo onde haverá telhado, o qual não fornece nenhuma indicação de como será a estrutura de suporte e onde serão os apoios.

Para contornar essa situação, é de praxe considerar uma carga uniformemente distribuída ao longo do pavimento na região onde haverá telhado. Essa será uma carga permanente e será lançada no software da mesma forma que você lançaria uma carga de revestimento sobre a laje. Mas qual valor utilizar?

Antes da NBR6120/2019, haviam poucas referências para esse tema e profissionais do setor usam valores bem divergentes. O cálculo do peso das telhas, em si, é fácil. A dificuldade de consenso se devia à estimativa de peso da própria estrutura de suporte, a qual, conforme dito anteriormente, não é conhecida a priori.

.

Entenda as Diferenças Entre o Cálculo Manual e o Cálculo Realizado Pelo Eberick

.

A seguir a tabela da NBR6120/2019:

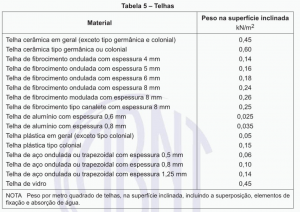

Na mesma norma encontra-se a tabela abaixo com os pesos das telhas, com ela você é capaz de adaptar as cargas da primeira tabela para telhas com outras espessuras conforme exemplo no vídeo na sequência:

Carga de Telhado – Como Definir
