Como SUPERDIMENSIONAR Pilares no Eberick?

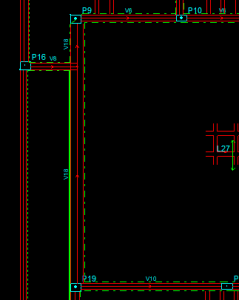

Veja um método certeiro para superdimensionar pilares no Eberick. Neste artigo iremos dar continuidade na análise do pavimento abaixo, iniciado no artigo: O que fazer quando o Eberick erra qual viga apoia em qual. Como eu mencionei no texto anterior, estou compartilhando a análise que realizei sobre o projeto de um dos alunos do meu curso Eberick – Pórtico e Grelha.

Ao se inscrever nesse curso, você terá acesso à vídeos exclusivos com análises bem mais detalhadas de erros inusitados que ocorrem em projetos reais e como resolvê-los. A maioria dos erros ocorrem porque o método utilizado pelo software para análise estrutural gera, por vezes, resultados que seriam impossíveis no cálculo manual.

Vamos começar. Dessa vez, vamos focar em P16!

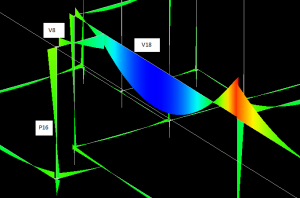

No artigo anterior descobrimos que V18 se apoia em V8. Este, por consequência, se comporta como uma viga engastada em P16 e livre na outra ponta (onde recebe a reação de V18). Abaixo podemos ver o diagrama de momento fletor do pórtico unifilar do Eberick da região em análise.

Observando a imagem acima nota-se que o momento fletor de engastamento de V8 em P16 é totalmente transferido para este pilar. Este momento fletor elevado fez com que P16 se tornasse o pilar com maior taxa de aço da edificação (mesmo não sendo o pilar com maior carregamento vertical)!

Se você fosse do tipo de engenheiro que não analisa não analisa o pórtico e a grelha, iria ver esse resultado e achar que o Eberick superdimensiona os pilares para edificações baixas, quando, na realidade, os esforços de flexão que estão no chegando no pilar é que são exagerados.

No artigo anterior, comentei duas alternativas de solução para evitar que V8 tivesse uma taxa de aço muito alta. Uma delas era aumentar a seção de V8… Por que essa não é uma boa solução?

É porque, ao aumentar a rigidez de V8, ele vai se tornar um apoio “mais firme” para V18 e, consequentemente, vai receber uma reação de valor mais elevado… O que irá implicar em um momento de engastamento maior no pilar e mais aço ainda neste elemento. Ou seja, aumentar a altura de V8 pode melhor o detalhamento dessa viga, mas piora para o pilar que lhe dá suporte.

No próximo artigo veremos com mais detalhes como é feito o dimensionamento dos pilares e entenderemos como podemos dimensionar mais aço para o pilar no lance de cobertura do que nos lances inferiores.
