Equilíbrio de Momentos Fletores nos Nós da Estrutura

Ontem o Eng° Lucas, aluno do curso Aprendendo a Configurar o Eberick, e eu estávamos debatendo os resultados de um projeto dele e chegamos a uma situação interessante ao analisar o último lance (pavimento cobertura) do pilar P1 indicado na imagem abaixo:

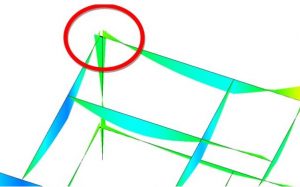

A seguir apresento um trecho do pórtico unifilar do Eberick onde é possível visualizar os momentos fletores calculados para essa estrutura. Destaco abaixo a ligação da viga V1 ao pilar P1.

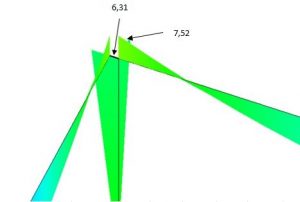

Pelo resultado do cálculo do Eberick, o momento fletor da viga foi de 7,52KN.m… bem diferente do momento fletor do pilar que foi de 6,31KN.m, conforme pode ser visto abaixo:

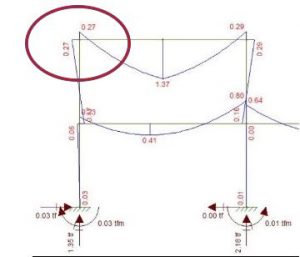

Esses esforços não deveriam ser iguais para garantir o equilíbrio, como ocorre na imagem abaixo? Qual a sua opinião? Te aguardo nos comentários! Na postagem de amanhã mostrarei o motivo dessa diferença!
