Como Especificar Telas de Aço – parte 2

No artigo de hoje vamos dar sequência ao nosso estudo sobre como especificar telas de aço.

Como fazer as emendas

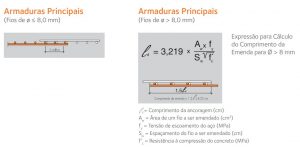

Nas imagens abaixo vemos as especificações

E a Ancoragem?

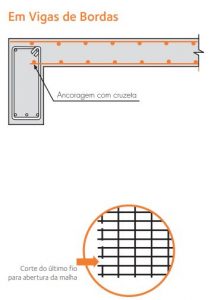

Quando a tela de aço tem que passar por dentro da viga, temos a opção de fazer o corte conforme abaixo. Esse corte só precisa ser feito nas posições onde a tela cruzar com os estribos da viga.

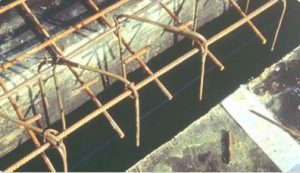

Abaixo um exemplo real:

Como Indicar as Telas em Projeto

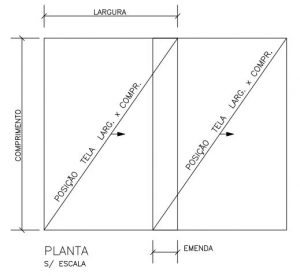

O esquema abaixo mostra como são detalhadas as telas de aço no projeto

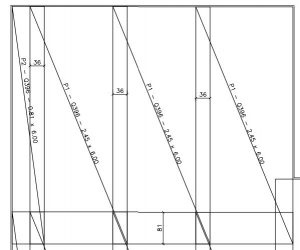

Abaixo um trecho extraído de um projeto real. Repare como a linha na diagonal ajuda a discernir onde a tela começa e onde ela termina. O texto dentro da tela indica o tipo de tela utilizado e as medidas da tela.

Da mesma forma que no detalhamento de uma laje nós nomeamos cada barra (N1, N2, etc) conforme a bitola e as medidas, as telas também recebem nomes. No exemplo anterior, P1 é a tela Q396 com medida de 2,45×6,00m enquanto P2 é a tela Q396 cortada com 0,81x,2,45m.

No resumo de aço apresentamos a quantidade necessária para cada tela.

Reforço com Vergalhões

Quando for necessário fazer reforços na tela com vergalhões, estes devem ser posicionados conforme critério a seguir:

a) Reforço na armadura positiva – vergalhão deve ficar sobre a tela

b) Reforço na armadura negativa – vergalhão deve ficar abaixo da tela.

O critério aqui é simples. A armadura principal é a tela, logo esta tem que ser posicionada o mais longe possível da linha neutra de modo a obter o máximo braço de alavanca. No caso da armadura positiva, a tela tem que ficar por baixo do vergalhão e na armadura negativa ocorre o contrário.
