Como Especificar Telas de Aço parte 1
As telas de aço são uma ótima alternativa para reduzir a mão-de-obra e o prazo de execução da estrutura. Saiba como especificar a tela de aço certa para seu projeto estrutural:
MEDIDAS COMERCIAIS

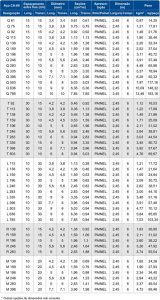

A tabela abaixo apresenta as bitolas comerciais disponíveis e suas respectivas especificações.
Fonte: IBTS
ENTENDENDO AS ESPECIFICAÇÕES
a) Nomenclatura das Telas de Aço

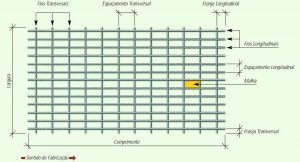

A nomenclatura das telas é composta por uma combinação de uma letra e um número. A letra representa a proporção entre a área de aço nas direções longitudinal e transversal da tela conforme figuras abaixo enquanto o número representa a área de aço da tela, em mm² por metro, na direção com maior taxa de aço.
Sendo,
- Ast = área da seção dos fios transversais, por metro de tela.
- Asl = área da seção dos fios longitudinais, por metro de tela.
Exemplos:
- A tela Q138 tem Ast=Asl=138mm²/m
- A tela M138 tem Ast=1/2.Asl. Asl tem a maior quantidade de aço, logo Asl = 138mm²/m e Ast = 138/2 = 69mm²/m.
b) Largura das telas
A largura padrão das telas fornecidas em painéis é de 2,45×6,00m. Dependendo do fornecedor, há possibilidade de fornecimento em medidas diferentes destas. Quando isso pode ser útil? Dependendo das dimensões da forma pode ser possível reduzir as perdas por corte ou as perdas com emendas alterando as medidas da tela.
Já peguei para executar uma obra em parede de concreto onde a altura total da tela da parede era de 2,55m. O projeto originalmente emendava uma tela de 2,45m com outra de 0,60m para chegar nos 2,55m. Ao combinar com o fornecedor de entregar a tela já com os 2,55m de comprimento permitiu uma economia de aproximadamente 15% no consumo de aço além de agilizar a execução (ATENÇÃO! Essas telas especiais são mais caras!).
c) Espaçamento
Apresenta o espaçamento entre duas barras consecutivas da tela em cada direção.
d) Diâmetro
Apresenta o diâmetro das barras em cada direção da tela. ATENÇÃO! Nem sempre as bitolas são iguais nas duas direções (exemplo T335).
e) Seções
Apresenta a área de aço em cm²/m em cada direção da laje.
f) Peso
Apresenta o peso da tela por m² e por peça (painel ou rolo).
DICA! No canteiro é difícil discernir duas telas com mesmo espaçamento e bitolas semelhantes. Por exemplo:
Tela Q113 – malha de 10x10cm e bitola de 3,8mm
Tela Q138 – malha de 10x10cm e bitola de 4,2mm
Como ninguém anda no canteiro com paquímetro para conferir as bitolas, recomendo evitar especificar duas telas de aço com mesmo espaçamento e bitolas tão parecidas para o mesmo projeto sob risco de inverterem isso na execução.
