Pilares SUPERARMADOS no TQS

Segue dúvida enviada pelo Eng° Artur, aluno do curso Projeto de Edifício de 4 Pavimentos com TQS.

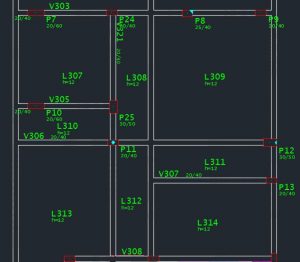

No projeto que ele está executando (forma abaixo) os pilares P12 e P25 estão com um momento fletor muito alto.  Por causa disso, ambos estão com uma seção maior do que os pilares vizinhos e, mesmo assim, estão com taxas de armadura elevadas (provavelmente com mais aço nesse pavimento do que no pavimento inferior).

Observem também que P11 é um pilar que deve estar bastante carregado, concorda? Ele recebe as cargas de V306 o qual, por sua vez, recebe as cargas de uma viga transversal bastante comprida.

Ao analisarmos a estrutura, percebi que P11 está nascendo em uma viga de transição no andar inferior o qual não tinha rigidez suficiente para suportar as cargas que deveriam chegar a P11.

Considere V306… ela tem 3 apoios. Imagine agora que o apoio central (P11) começa a recalcar (porque a viga de transição não tem rigidez adequada), o que acontece?

Naturalmente, as cargas vão buscar os outros dois apoios restantes: um deles é um pilar e o outro é uma viga. Qual deles você acha que será mais forçado?

Obviamente, o pilar! Essa é a causa para o momento fletor tão elevado em P12!

O mesmo ocorre em P25 (também causado pelo apoio fraco em P11) você consegue enxergar?

Enfim, qual a solução? A mais prática seria enrijecer a viga de transição para reduzir o deslocamento (e o “recalque” de P11). Com isso, P11 assumiria mais responsabilidade no suporte das cargas do pavimento tipo, aliviando a barra de P12 e P25.

No caso específico do projeto do Artur nós conseguimos rever a concepção estrutural, mudar a posição das vigas, eliminar P11 e acabar com a transição.
